Comment trouver l'intersection entre une droite et un plan dans AutoCAD ?

On ne doit pas faire ça tous les jours, mais quand on a besoin, comment faire ?

Bon on peut y arriver en positionnant le SCU de sorte que le plan ZX corresponde au plan, puis en se positionnant en vue avant et finalement en utilisant l'intersection projetée. On peut également utiliser AJUSTER/PROLONGER Mais bon, c'est un peu fastidieux et pas très élégant.

Une autre solution est d'utiliser la calculatrice en ligne (commande CAL). :

1. Lancez la commande POINT ;
2. Tapez 'CAL. Notez l'apostrophe avant CAL, c'est pour dire qu'on veut lancer la commande de façon transparente. Certaines commandes peuvent être lancées de cette manière, cela permet de ne pas annuler la commande en cours d'exécution ;
3. Tapez ilp(cur,cur,cur,cur,cur). ilp c'est une fonction qui permet de calculer l'intersection entre une droite et un plan (Intersection Line-Plane). Les 5 cur qui suivent servent à dire à AutoCAD qu'on veut sélectionner des points avec la souris. Les deux premiers points doivent se trouver sur la droite, les trois derniers sur le plan.

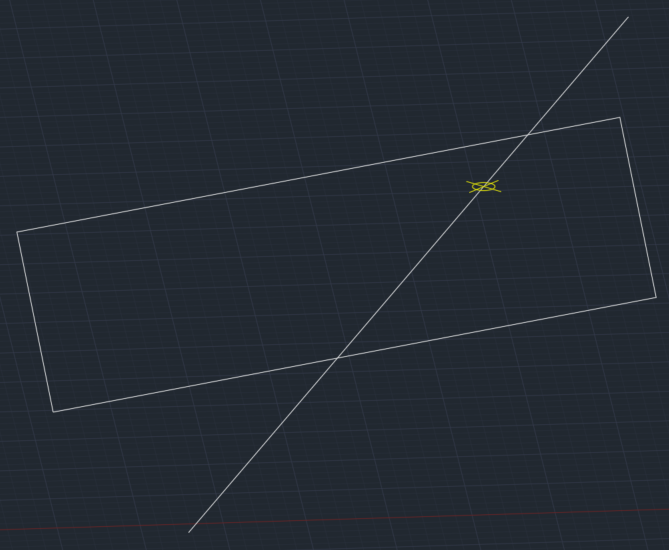

Voilà, vous avez maintenant l'intersection entre une droite et un plan dans AutoCAD !

La commande CAL peut faire plein d'autres choses, comme calculer des distances, des angles, manipuler des vecteurs, etc.

Je m'en sers régulièrement pour calculer des distances pour la commande DECALER :

Commande: DECALER

Paramètres courants: Effacer source=Non  Calque=Source  OFFSETGAPTYPE=0
Spécifiez la distance de décalage ou [Par/Effacer/Calque] <Par>: 'cal
>>>> Expression: 15.5/2

Reprend la commande DECALER.

Spécifiez la distance de décalage ou [Par/Effacer/Calque] <Par>: 7.75

Quand le calcul se fait avec des entiers, comme 15/2, on n'a pas besoin de CAL, mais ça ne marche pas dès qu'on a des réels.

Un autre exemple : calculer le centre de gravité d'un triangle :

Commande: POINT

Modes point courants:  PDMODE=0  PDSIZE=0.0000
Spécifiez un point: 'cal
>>>> Expression: (cur+cur+cur)/3
>>>> Entrez un point:
>>>> Entrez un point:
>>>> Entrez un point:

Reprend la commande POINT.
Spécifiez un point: 2023.6727542407,1678.1318497134,0

Vous pouvez consulter la documentation de la commande CAL pour en savoir plus sur les autres fonctions disponibles : https://help.autodesk.com/view/ACD/2026/FRA/?guid=GUID-B29F2EF7-12C8-423C-91F5-3852E6AF1514
