Polices SHX : d'où elles viennent, et pourquoi leur préférer les TrueType

Ouvrez un vieux plan DWG : il y a de bonnes chances que ses textes soient écrits en romans.shx, simplex.shx, txt.shx ou isocp.shx. Ces polices au trait fin et anguleux font partie du paysage d'AutoCAD depuis toujours. Elles ont de vraies qualités, mais elles posent aussi des problèmes dès que le dessin sort d'AutoCAD.

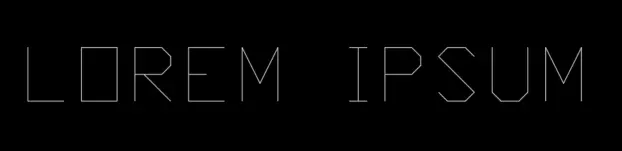

Un texte écrit avec txt.shx, la police par défaut historique d'AutoCAD.

Une invention de l'époque où rien n'existait

AutoCAD est sorti en décembre 1982. À ce moment-là, il n'existait pas de format standard de police vectorielle sur micro-ordinateur. PostScript et ses polices Type 1 n'arriveront qu'en 1984-1985, d'abord pour les imprimantes laser. TrueType, conçu par Apple, n'est intégré à Windows qu'avec Windows 3.1, en 1992.

Autodesk a donc créé son propre format. Une police SHX est la version compilée d'un fichier de formes .shp. Chaque caractère y est décrit comme une suite de déplacements de plume : tracer tant d'unités dans telle direction, lever la plume, avancer, redescendre.

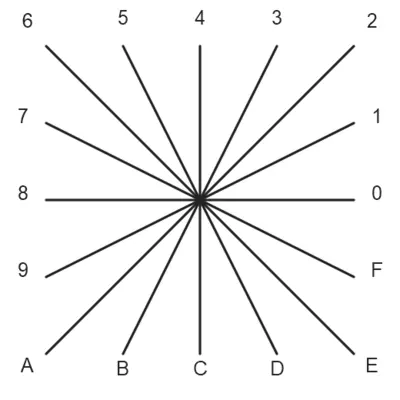

Les seize directions qu'un octet de vecteur peut coder, numérotées en hexadécimal de 0 (vers la droite) à F, dans le sens trigonométrique. Les directions intermédiaires ne sont pas à 22,5° : la direction 1, par exemple, avance de deux unités pour une de hauteur.

C'est exactement le langage d'une table traçante à plumes, le périphérique de sortie des bureaux d'études de l'époque.

La plupart de ces polices sont mono-trait : une lettre n'a pas de contour à remplir, elle est faite de simples traits. La plume la trace en un seul passage, rapidement, avec l'épaisseur du stylo choisi. Une police à contour, au contraire, aurait obligé la table traçante à dessiner le pourtour de chaque lettre, puis à la remplir.

Pourquoi les dessinateurs les aiment

Elles ressemblent à l'écriture à la planche

Avant la CAO, les textes d'un plan s'écrivaient à la main, ou au normographe : un gabarit en plastique percé de lettres, que l'on suivait avec un stylo à pointe tubulaire. Le résultat était une écriture régulière, à trait constant, sans empattements. La norme ISO 3098 en fixe encore aujourd'hui les proportions.

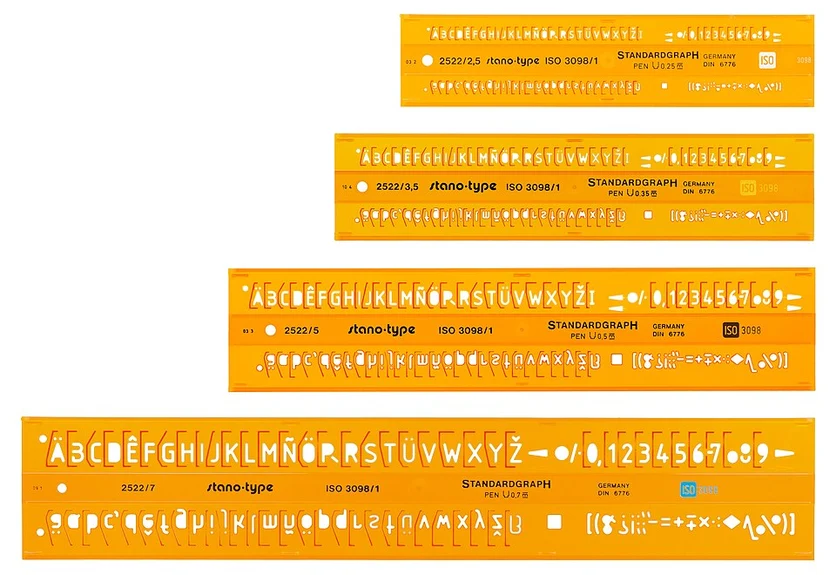

Normographes Standardgraph pour l'écriture ISO 3098 — photo Lucasbosch, licence CC BY-SA 3.0.

Les polices SHX reproduisent cette écriture : isocp.shx suit la norme ISO 3098, romans.shx et simplex.shx en sont proches. Un plan annoté avec elles ressemble à un plan de dessinateur. Ce n'est pas qu'une question de nostalgie : c'est l'écriture que tout le monde, dans un atelier ou sur un chantier, a l'habitude de lire sur un plan.

Elles restent lisibles en petit, et prennent peu de place

Un trait fin et constant reste net à 2 mm de hauteur, là où une police à contour se bouche ou s'empâte. Les lettres sont étroites, ce qui permet de loger une cote, un repère ou une note dans un espace réduit. Enfin, l'épaisseur du texte est celle de la plume ou de l'épaisseur de ligne affectée : le texte s'accorde au reste du dessin.

Ce qui coince : les échanges et le PDF

Les autres logiciels de CAO

Un fichier DWG n'embarque pas les polices qu'il utilise : il ne contient que le nom du fichier de police. Pour afficher le texte comme prévu, il faut que le poste qui ouvre le dessin dispose du même fichier .shx.

C'est déjà un souci entre deux postes AutoCAD, dès qu'une police SHX personnalisée ou achetée à un tiers manque. AutoCAD la remplace alors par la police désignée par la variable FONTALT, souvent simplex.shx. Les longueurs de texte changent, les textes débordent de leur cartouche ou de leur cadre.

Avec un autre logiciel de CAO, c'est pire. Le format SHX est propre à Autodesk : chaque logiciel qui importe un DWG doit l'interpréter lui-même, fournir ses propres équivalents des polices d'AutoCAD, ou se rabattre sur une police de substitution. Le texte arrive, mais rarement à l'identique.

L'export en PDF

Le PDF sait embarquer des polices Type 1, TrueType et OpenType. Il ne connaît pas le format SHX. À l'export, AutoCAD n'a donc pas d'autre choix que de convertir chaque caractère SHX en traits. Visuellement, le résultat est fidèle. Mais pour le PDF, ce texte n'est plus du texte :

• on ne peut ni le rechercher ni le sélectionner dans le lecteur PDF ;
• on ne peut pas le copier pour le coller ailleurs ;
• il échappe à l'indexation et aux outils d'accessibilité ;
• un PDF ré-importé dans un logiciel de CAO rend des segments, pas des textes modifiables.

AutoCAD propose un palliatif : la variable PDFSHX ajoute au PDF, en plus des traits, le texte SHX sous forme de commentaires invisibles, ce qui le rend à nouveau recherchable. De même, PDFSHXTEXT tente de reconstituer des textes à partir des traits d'un PDF importé. Ce sont des rustines qui ne fonctionnent pas dans tous les lecteurs ni dans tous les logiciels.

Ce qu'il vaut mieux utiliser

Pour un dessin qui doit être échangé ou publié en PDF, préférez les polices TrueType (.ttf) ou OpenType. Le fichier de police reste externe au DWG, mais tous les logiciels de CAO savent lire une police TrueType, et le PDF peut l'embarquer : le texte reste du texte.

Le choix le plus sûr est une police disponible partout :

• les polices proches des polices de base du PDF, comme Arial (équivalent de Helvetica), qu'un lecteur PDF sait afficher même quand elles ne sont pas embarquées ;
• les polices livrées avec Windows, présentes sur tous les postes ;
• pour garder l'écriture normalisée des plans, isocpeur.ttf, que l'installation d'AutoCAD dépose dans les polices de Windows, et qui est l'équivalent TrueType de isocp.shx, en vérifiant que le destinataire dispose de la police.

Avant d'embarquer une police dans un PDF que vous diffusez, vérifiez aussi que sa licence l'autorise.

Pour convertir des dessins existants, il suffit le plus souvent de modifier les styles de texte (STYLE) pour qu'ils pointent vers une police TrueType : tous les textes et cotes qui utilisent ce style suivent. Sur un grand nombre de fichiers, l'opération s'automatise.

Les polices SHX ont rendu de grands services. Elles restent pertinentes pour un plan qui ne quitte pas AutoCAD et part sur une table traçante. Mais un plan qui circule aujourd'hui finit presque toujours en PDF ou dans un autre logiciel : autant lui donner une police que tout le monde sait lire.
