Comprendre le rôle des points dans les esquisses Inventor

lundi 30 mars 2026

Quand on dessine dans une esquisse Inventor, on manipule des lignes, des cercles, des arcs… Mais en coulisses, toutes ces entités reposent sur un élément plus fondamental : les points.

Comprendre comment Inventor gère ces points permet de mieux comprendre le comportement des contraintes géométriques et d'éviter bien des frustrations.

Chaque entité est construite sur des points

Quand vous tracez une ligne avec l'outil dédié, Inventor ne se contente pas de dessiner un trait : il crée deux points et les relie par un segment. De la même façon, quand vous utilisez l'outil Rectangle, Inventor crée quatre points et les relie par des lignes.

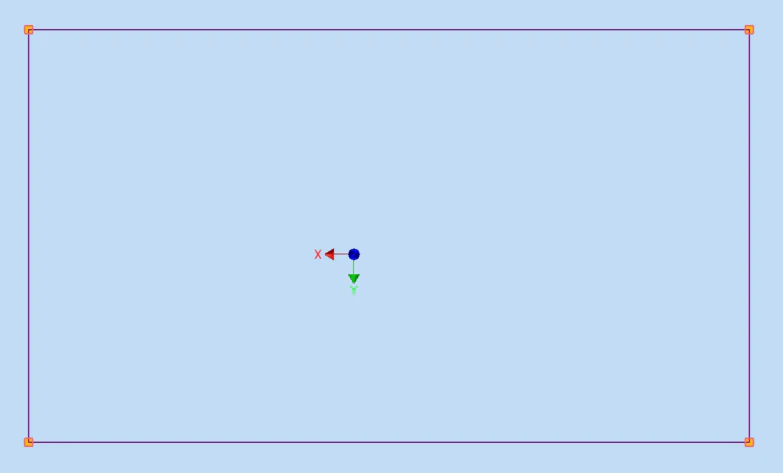

Un rectangle dans une esquisse Inventor avec ses quatre points aux coins

C'est le même principe pour toutes les entités :

  • Un cercle est défini par un point central et un rayon.
  • Un arc est défini par un point central, un point de début et un point de fin.
  • Une ellipse est définie par un point central et deux axes.

Ces points sont la base sur laquelle tout le reste est construit.

Pourquoi des points ?

Inventor utilise un solveur de contraintes, c'est-à-dire un moteur mathématique qui résout un système d'équations pour déterminer la position de chaque entité. Ce solveur ne travaille pas directement avec des lignes ou des cercles : il travaille avec des points et des relations entre ces points.

Chaque contrainte que vous posez (coïncidence, tangence, perpendicularité, cote…) ajoute une équation au système. Quand l'esquisse est entièrement contrainte — c'est-à-dire quand les degrés de liberté sont à zéro — le système est résolu et chaque point a une position définie.

C'est pour cette raison qu'Inventor doit créer ces points : sans eux, le solveur n'aurait rien sur quoi travailler.

Les points sont gérés automatiquement

Vous n'avez pas de contrôle direct sur ces points. Vous ne pouvez pas les créer, les supprimer ou les déplacer indépendamment de leur entité. Inventor les gère automatiquement.

En revanche, vous pouvez les utiliser : ce sont eux que vous ciblez quand vous posez une contrainte de coïncidence entre deux entités, ou quand vous accrochez une cote au centre d'un cercle.

Survol du centre d'un cercle montrant le point utilisable pour poser des contraintes

Exemple : les coins d'un rectangle

Quand vous survolez le coin d'un rectangle, vous pouvez sélectionner le point qui s'y trouve. En l'examinant, vous verrez qu'il porte deux contraintes de coïncidence, une pour chaque ligne :

  • Point ↔ Extrémité de la ligne 1
  • Point ↔ Extrémité de la ligne 2

Sélection d'un point au coin d'un rectangle affichant les deux contraintes de coïncidence

C'est ce point partagé qui solidarise les deux lignes. La chaîne est la suivante :

Ligne 1 ↔ Point ↔ Ligne 2

Si vous supprimez une de ces deux contraintes, Inventor crée un deuxième point. On obtient alors :

  • Point 1 ↔ Extrémité de la ligne 1
  • Point 2 ↔ Extrémité de la ligne 2

Après suppression d'une contrainte de coïncidence, les deux lignes sont désolidarisées

La chaîne est brisée : les deux lignes sont maintenant indépendantes. C'est exactement le même mécanisme que quand vous "cassez" un lien entre deux entités quelconques dans une esquisse.
