Configuration de Vault avec Inventor

Vault est un logiciel compliqué et rien n'est simple avec lui. Et ça commence dès la mise en place. Voyons ensemble comment il faut procéder pour configurer Vault avec Inventor.

La première étape consiste à créer le coffre. Bon là, rien de compliqué, il suffit d'ouvrir Autodesk Data Management Server Console sur le serveur et de choisir Créer.

C'est en fait la création du projet Inventor (.ipj) qui comporte un écueil.

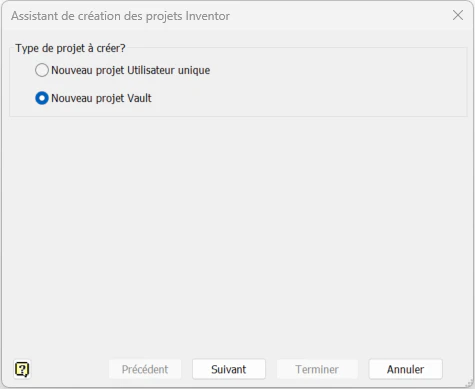

On commence par choisir le type Vault :

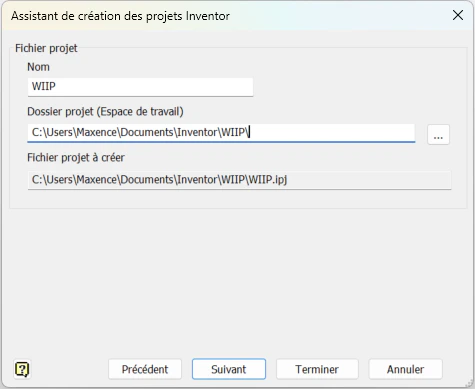

Ensuite le nom du projet. Donc là en général, on choisit le nom de son organisation. Ici pour l'exemple, je vais choisir d'appeler mon projet WIIP :

Donc là, il va créer un fichier C:\Users\Maxence\Documents\Inventor\WIIP\WIIP.ipj et l'espace de travail sera défini à C:\Users\Maxence\Documents\Inventor\WIIP\. Souvent, on préfère choisir un dossier plus court comme C:\WIIP, c'est à votre convenance.

Dans l'écran suivant, on peut choisir les bibliothèques, mais je ne vais pas détailler ce point, ce n'est pas là que se situe le problème.

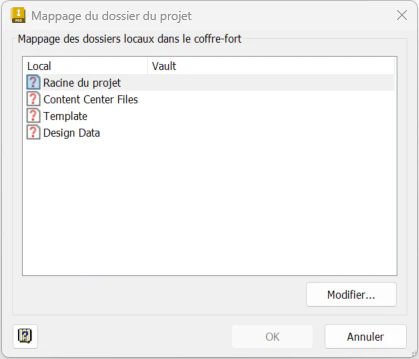

C'est après qu'il y a un souci, avec le mappage des dossiers. Pour pouvoir commencer à travailler, il faut mapper les dossiers locaux avec les dossiers virtuels de Vault.

Là, on se dit qu'on va mapper la racine du projet à $ mais on tombe sur le fameux message :

Sélection incorrecte. Vous ne pouvez pas mapper un projet Vault à la racine si le projet ne contient pas d'espace de travail.

Et c'est le drame. Qu'est-ce que ça veut bien dire ce charabia ?

Pourquoi cette erreur ?

Le problème, c'est que vous ne pouvez pas placer vos fichiers de conception à la racine du coffre. Vous devez impérativement les placer dans un sous-dossier. Le seul fichier qui doit être à la racine, c'est le fichier .ipj. C'est à cause des dossiers de bibliothèque. Ils doivent partir de la racine et ne pas être mélangés avec les fichiers standard. Donc, vous devez avoir une structure qui ressemble à ça :

$
  +-- Conceptions
  +-- Fichiers du centre de contenu (Bibliothèque)
  +-- Modèles (Bibliothèque)
  <Votre organisation>.ipj

Ce sous-dossier, vous l'appelez comme vous voulez, mais il en faut un.

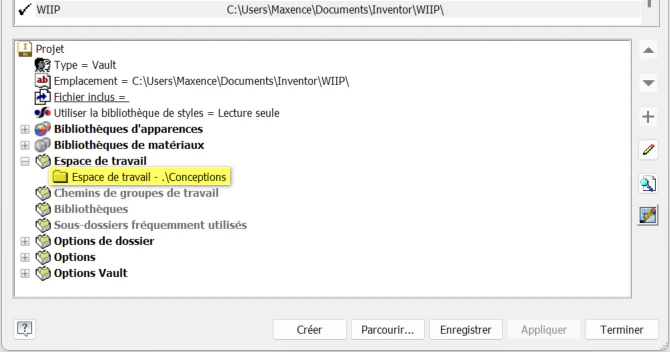

Ce sous-dossier doit également exister dans votre espace de travail local. Après avoir créé le projet, il faut donc modifier l'espace de travail pour qu'il intègre le sous-dossier :

Ceci étant fait, vous pouvez alors créer le mappage Racine du projet → $

Après ça, les fichiers créés vont venir par défaut dans le sous-dossier Conceptions. Quand ils seront archivés, ils seront placés dans $/Conceptions. Votre fichier .ipj sera lui dans $.

Pour finir, n'oubliez pas, dans le client Vault, il faut aussi définir le dossier de travail (Fichier, Définir le dossier de travail...) pour être sûr que les deux logiciels utilisent le même dossier.

---
